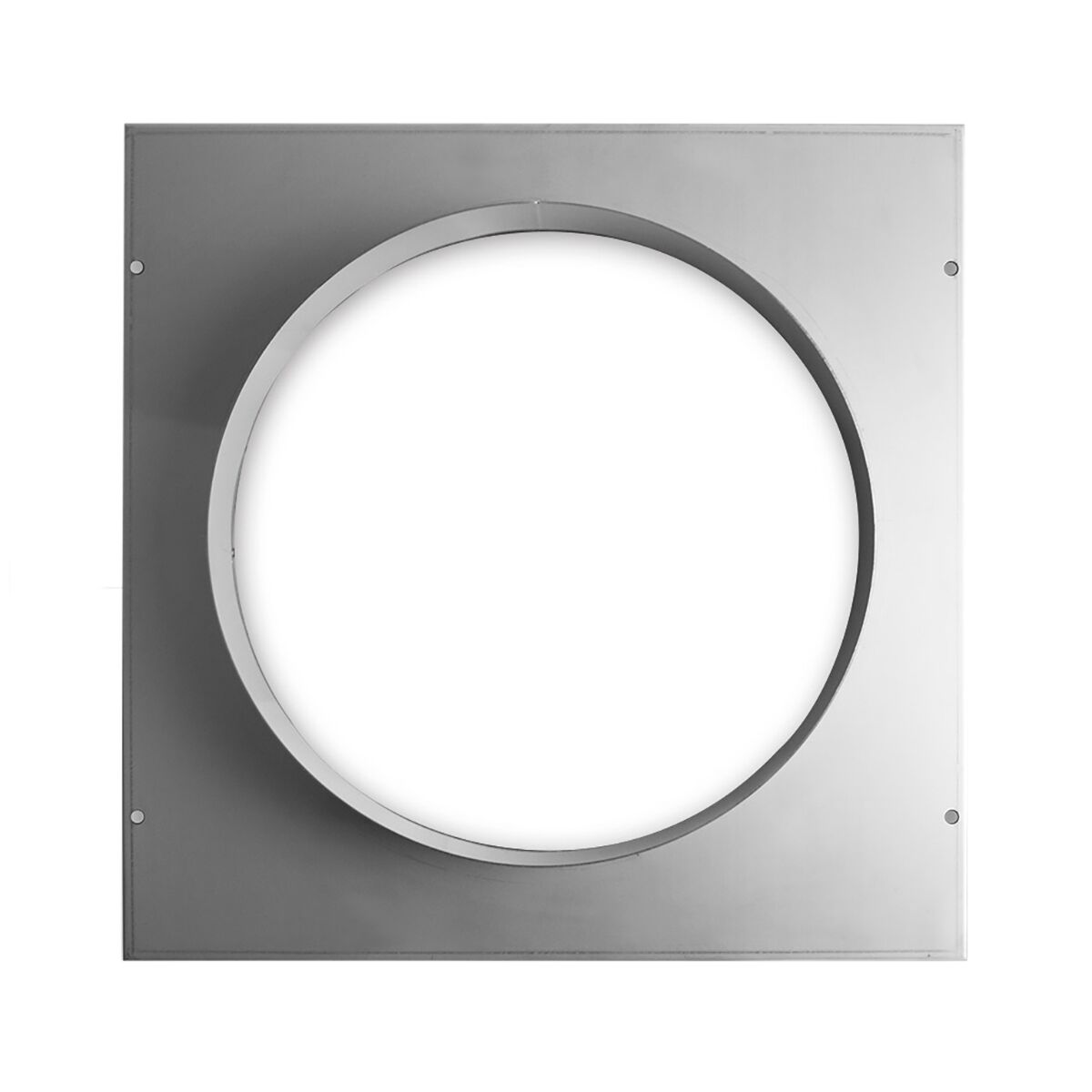

Фланець вентиляційний настінний - 500x500 мм - Ø 390 мм
** Зображення може трохи відрізнятися від оригіналу.
** Зображення може трохи відрізнятися від оригіналу.
Фланець вентиляційний настінний - 500x500 мм - Ø 390 мм
Опис
- Сумісний виключно з трубою діаметром 400 мм
- Діаметр отвору: 390 мм
- Виступ: 60 мм до плити, зварений у стик під кутом 90°
Міцний всмоктувальний патрубок з нержавіючої сталі
Цей всмоктувальний патрубок вражає якістю виготовлення з нержавіючої сталі 1.4301 III-C матової. Він спеціально розроблений для використання з трубою діаметром 400 мм і забезпечує точне прилягання завдяки діаметру отвору 390 мм. Основа та чотири монтажні отвори гарантують простий та надійний монтаж.
Ефективне рішення для з’єднання трубних систем
Ідеально підходить для промислових трубних систем, всмоктувальний патрубок забезпечує надійне з’єднання та оптимальну функціональність. Виступ 60 мм до плити, зварений у стик під кутом 90°, гарантує міцність та довговічність. Незварені кути також забезпечують гнучкість при монтажі. Цей продукт є ідеальним вибором для вимогливих застосувань у сфері трубних з’єднань.
Встановлення та експлуатація
- Діаметр труб завжди повинен залишатися незмінним або зменшуватися лише за професійним плануванням. Неправильне зменшення може вплинути на всю систему.
- Більш детальну інформацію про розміри та графічні креслення ви знайдете в розділі завантажень!
Технічні дані

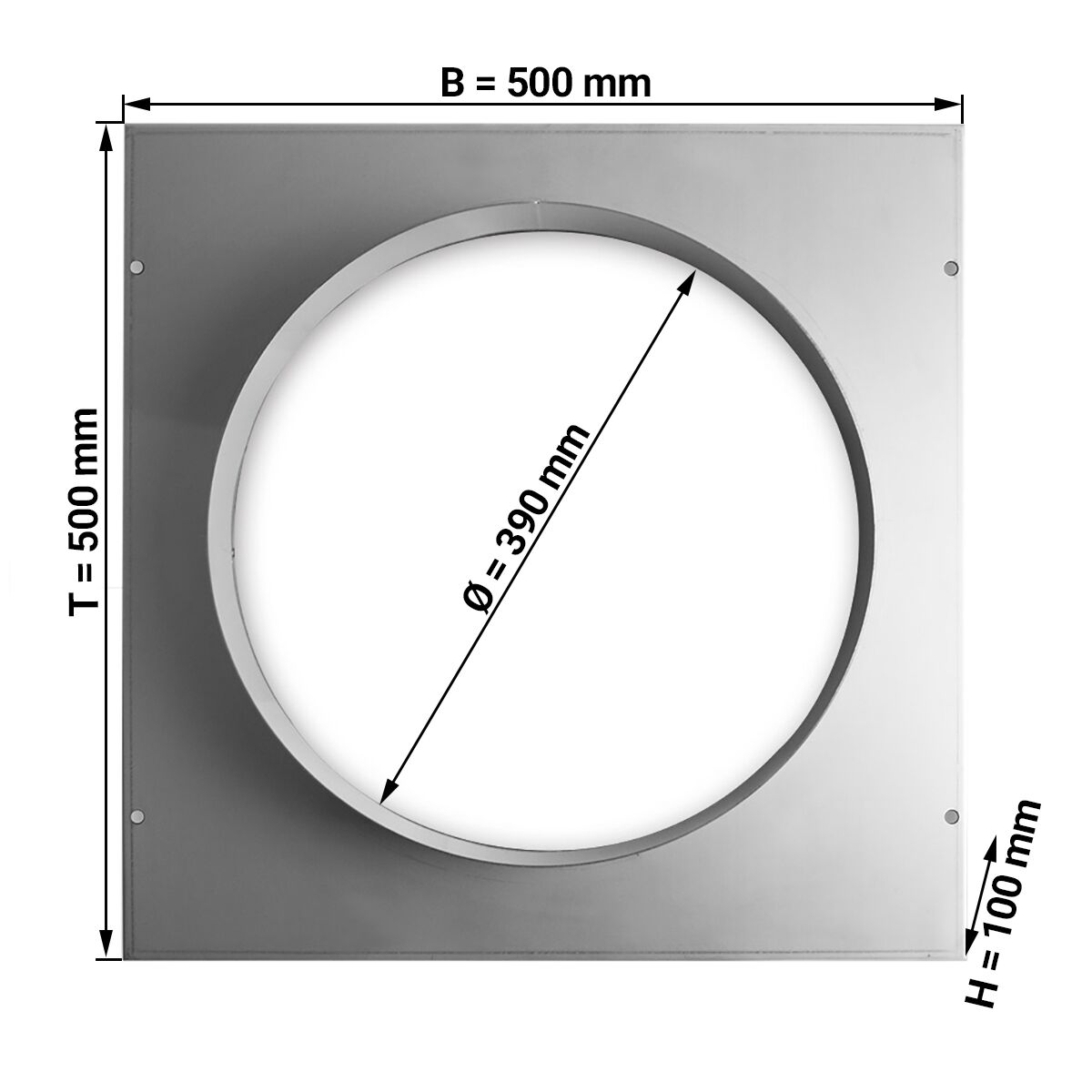

Розміри
| Ширина | 500 mm |
|---|---|
| Глибина | 500 mm |
Деталі
| Рухоме обкантування | 10 mm |
|---|---|
| Діаметр | 390 mm |
| Товщина матеріалу | 1 mm |
| Виступ | 60 mm zur Platte 90° stumpf verschweißt |
| Нержавіюча сталь | 1.4301 III-C Matt |
Доставка
| Спосіб відправки | посилка |
|---|---|
| Стан доставки | у складеному вигляді |
| Вага | 1,8 kg |
Завантажуйте/ Креслення малюнка з розбивкою
Інструкції з безпеки та утилізації
